Mesin nglereni kertas kanthi otomatis kanthi otomatis

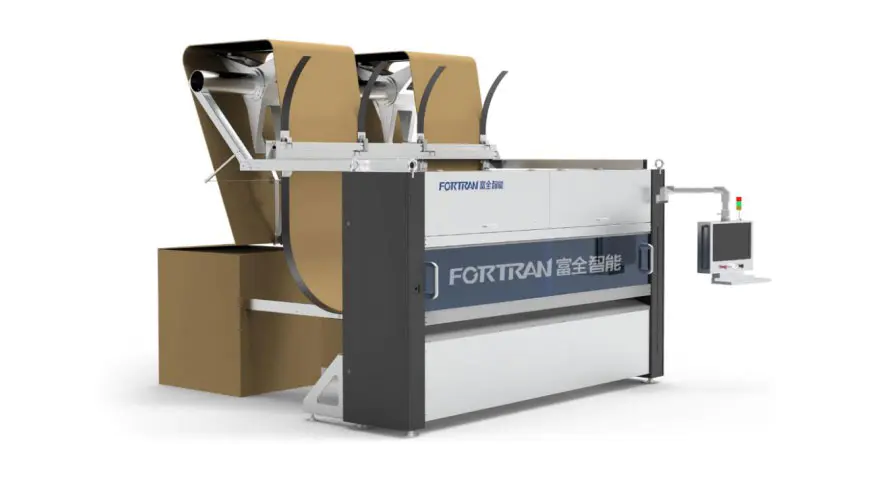

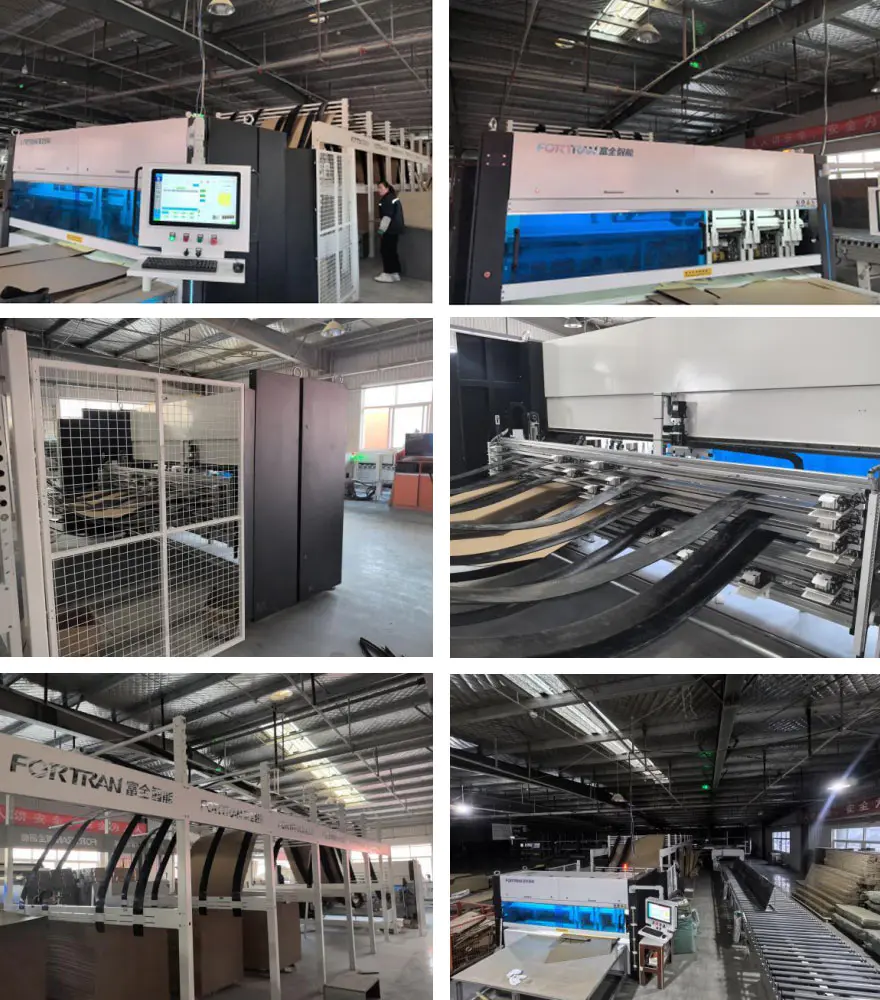

Gambar Mesin

Spesifikasi Mesin

Ukuran L * w * h (mm)	Khusus Khusus	Pasokan listrik (kw)	Kacepetan Nglereni (M / min)	Dhuwur sing digunakake (mm)
14750 * 4040 * 3000	11 Vertikal + 1 lading horisontal, kontrol servo lengkap, kanthi 6 majalah	5.8	0-120	850

Parameter pangolahan

Min. Dawane nglereni L (mm)	Max. Nglereni ambane w (mm)	Nglumpukake kekandelan kanggo kertas corrugated H (MM)	Longitudinal spacing tliti (mm)	Efisiensi (PC / Min)
300	2550	2-7	± 1,5	0-12

Katrangan Umum Fungsi

Mesin pemotongan kertas otomatis otomatis digunakake kanggo pangolahan tetep dawa saka kertas corrugated lan lembar siji kanggo ngasilake karton. Mesin kasebut nggawe Pencipan ing loro arah transversal lan longitudinal, nglereni intermiten, lan pangolahan nglereni ing paprangan-dawane corrugated ngidini kanggo produksi massa lan disesuaikan produksi.the Mesin iki bisa digunakake minangka unit mandiri utawa minangka bagean awal garis bungkusan.

Ora.	Item	Fitur
1	Rak Panyimpen Kertas	Rak panyimpenan kertas digawe saka piring baja sing dikumbah asam lan diproses dening mbengkongaken. Iki nampilake struktur sing gampang, konstruksi sing bisa dipercaya, lan diobati kanthi kadhemen Galvanization, ngasilake tampilan sing apik lan resistensi karat sing apik. Konfigurasi standar kalebu 6 Kothak panyimpenan kertas, sing bisa uga diatur miturut kabutuhan pelanggan sing beda, nawakake keluwesan lan kuwat adaptasi.
2	Struktur pigura	Pigura digawe dening mesin presisi sawise welding persegi panjang Tabung lan piring baja. Iki njamin akurasi Majelis lan tliti operasional sing dhuwur, njamin urip layanan sing dawa lan stabil sing apik.
3	Mekanisme drive	Rollung meksa feed digawe saka PU materi, sing duwe permukaan sing cerah lan menarik kanthi gesekan sing dhuwur. Iki kanthi efektif nambah linuwih saka celonyabord. Kangge, drum traksi dipimpin saka Jerman lan tahan lama.
4	Struktur Nglereni	Daya diwenehake kanthi motor servo sing dhuwur kanggo digabungake lan mekanisme rodha sinkronisasi, sing digedhekake
5	Unit Nglereni Longitudinal	Mekanisme iki utamane dumadi saka 7 set péso sing duwe. Konfigurasi Knife saka 7 + 1 Ngidini kanggo ngethok universal saka jinis kothak 410 lan 411. Iki dirancang kanggo ketemu nuntut operasi efisiensi dhuwur nalika mesthekake ketahanan;

6	Piranti Panyimpen sing bisa luwes	Loro-lorone ujung motherboard dening mesin CNC menyang Mesthekake sisih podo, panggunaan kekuatan dhuwur chain munggah lan mudhun kanggo njamin keamanan lan linuwih ora ngliwati untu, supaya bisa nambah akurasi lan efisiensi operasi, kita nggunakake tliti kanthi dhuwur Reducer Gear Bevel sing dilengkapi kanthi tliti Layanan motor; Supaya bisa nambah tarif panggunaan saka kertas, kita nemtokake institusi iki minangka 6 perpustakaan kertas, sing bisa ditambah utawa mudhun miturut kabutuhan pelanggan sing beda, trep lan cepet, lan adaptasi kuwat;

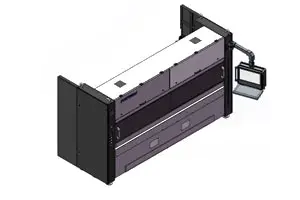

7	Enclosure Mesin	Fungsi utama yaiku kanggo dekorasi mesin dhewe. Cover Protective External ditambahake Mesin.Tutup diobati nganggo plastik nyemprot, sing ndadekake estetika nyenengake, alus, lan tahan kanggo nglukis chipping.Theam pengamiran ing ngarep saka mesin digawe saka lembar akrilik, sing menehi tampilan sing menarik lan elegan, kaya uga angel banget lan tahan kanggo Ngiringan.

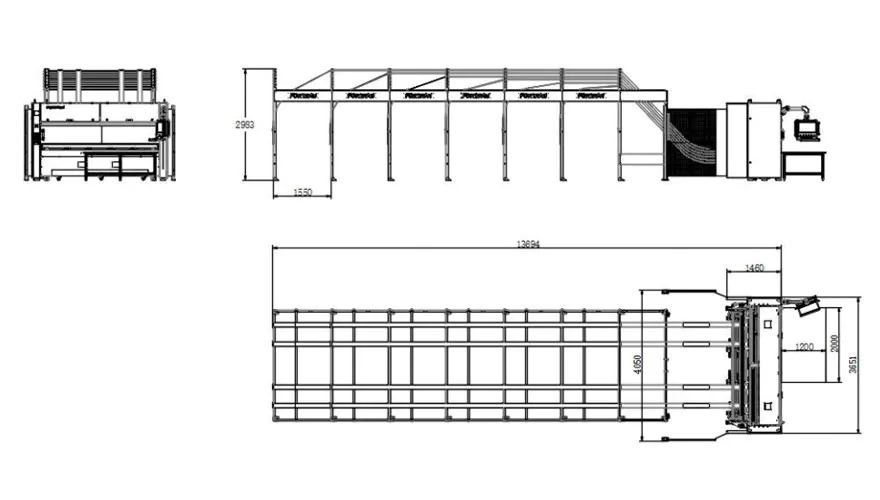

Gambar Tiga-Ndeleng

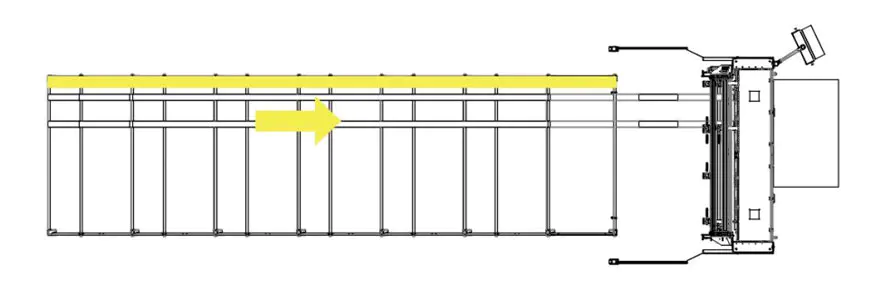

Gambar diagram skematis mode proses produksi

Syarat panggunaan

1.Repe kanggo kertas corrugated ing stasiun dipakani

Jembar kertas corrugated .coConsinuous: 400-2550 mm;
B.total ambane saka kertas corrugated ing sisih: maksimal 2550 mm;
Dhuwur C.Stacking, kalebu palet 120 mm: maksimal 1300 mm;
D.stacking jembar, maksimal: 1300 mm; Dawane kertas corrugated ing titik discharge: minimal 300mm;
Toleransi e.longitudinal kanggo nglereni dawa: maksimal 0.5%; toleransi transversal kanggo nglereni dawa: maksimal ± 2,0 mm;
Kekandelan kertas f.corrugated: 2-7 mm, ± 0.2 mm; kualitas bahan mentah maksimal nganti 2,30 SM (miturut din 55468 standar);
G. Kualitas karton cocog karo standar DIN 55468;
H.Single corrugated, kekandelan maksimal kira-kira 4 mm (Kualitas: 1.10-1.40); kaping pindho corrugated, ketebalan maksimal kira-kira 7 mm.

2 .. jinis karton

Nomer Serial	Jeneng	Gambar	Arah Kertas	Ukuran minimal
1	Kothak Biasa		longitudinal	Length: minimal 400mm Lebar: minimal 36mm Dhuwur: Paling minimal 225mm
2	Kothak Biasa		longitudinal	Length: minimal 400mm Lebar: minimal 36mm Dhuwur: Paling minimal 225mm
3	Tutup langit bumi		longitudinal	Length: minimal 400mm Lebar: minimal 225mm Dhuwur: minimal 18mm
4	Kothak Tengah Tengah		longitudinal	Length: minimal 400mm Lebar: minimal 450mm Dhuwur: minimal 18mm
5	Kothak Tengah Tengah		longitudinal	Length: minimal 400mm Dhuwur: minimal 450mm Dhuwur: minimal 18mm
6	Kabeh-Wing Box		longitudinal	Length: minimal 400mm Dhuwur: Paling minimal 225mm Dhuwur: minimal 18mm
7	Kothak Tengah Tengah		longitudinal	Length: minimal 400mm Dhuwur: minimal 450mm Dhuwur: minimal 18mm
8	Karton kothak		longitudinal	Length: minimal 400mm Dhuwur: minimal 18mm

Dhaptar Konfigurasi Utama

Ora.	Item	Spesifikasi	Qlike	Kacathet
1	Unit blade longitudinal		7 set	Jumlahe bisa disesuaikan miturut syarat
2	Unit Blade Horisontal		1 pesawat
3	Majelis Roller		3 pcs
5	Sabuk Synchronous Transversal		1 pcs
6	Sabuk Sinkronous		2 pcs
7	Traksi Servo Motor		2 set
8	Redecer Traksi		2 set
9	Penyebaran panyesuaian servo motor		1 pesawat
10	Penguburan panyesuaian penyesuaian		1 pesawat
11	Blade Motor Motor		7 set	Jumlahe bisa disesuaikan miturut syarat
12	Blade Mindhah Redecer		7 set
13	Komponen pneumatik		1 pesawat
14	Kothak Kontrol Listrik	-	-
15	Komponen listrik	Sensor Photoelectric, Kabel, Reflektor, Komponen Listrik	-
16	Pengontrol	Driver, firmware, modul	-

Dhaptar bagean lan konsumsi

1. Dhaptar bagean sing bisa digunakake

Ora.	Item	Spesifikasi	Nyaranake Q'TTY	Nomer U8
1	Bushing pak	PCM260-02-020-260	6
2	Meksa shaft bushing	CZJ260-02-010-300	2
3	Sabuk Synchronous ijo sing Silent kanthi inti baja (XIET)	75-at10-6910	1
4	Katup katup solenoid	SY5120-5GZD-01	2
5	φ66xφ16x0.8 Blade Tooth Bunder	PCM260-03-010-010	2
6	Katup katup solenoid	4N330C08B	1
7	Slider	Hgh15ca	2
8	Meksa presisi nyuda katup	SDR20008JN	2
9	Sabuk Sabuk Sinkis Polyuretana kanthi Kawat Baja - Tipe Silent	Ing10x50L1290	1
10	Relay	Rxt-f01k d24	1
11	Sekring	5 * 20mm 0.1a	5
12	LIMITK LAMPIRAN	Xck-n2145P20C	2
13	Ngalih jarak	IME12-06BPSZW2s	2
14	Sabuk Sabuk Sinkis Polyuretana kanthi Kawat Baja - Tipe Silent	Ing10x50L920	1

Dhaptar barang

1	Roller Karet Power Power B	PCM260-01-020-300	1
2	φ66xφ16x0.8 Blade Tooth Bunder	PCM260-03-010-010	2
3	Bushing pak	PCM260-02-020-260	2
4	Meksa shaft bushing	CZJ260-02-010-300	1
