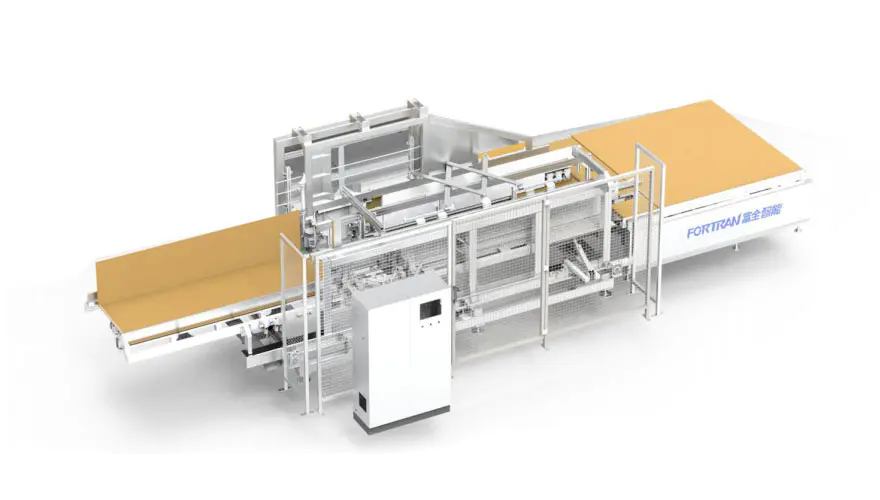

Mesin lipat kothak otomatis

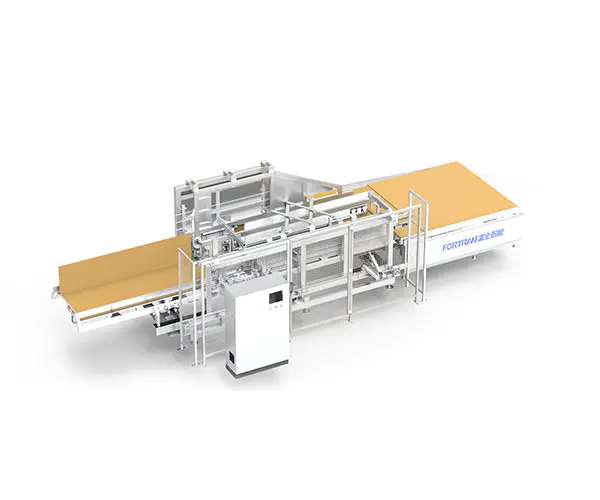

Gambar Mesin Sakabèhé

Paramèter Peralatan

Dimensi eksternal L * w * h (mm)	Bobot saka peralatan (kg)	Pasokan listrik (kw)	Ngecapi beban (kg)	Dhuwur sing digunakake (MM)
9760 * 3550 * 2500	Udakara 3700	4.5kw (ora kalebu unit gluing)	50	830 ± 40 (ora dianggep. Gumantung saka pelanggan

Skop pangolahan

Range pangolahan karton l (mm)	Range pangolahan karton w (mm)	Range pangolahan karton h (mm)	Efisiensi lempitan (kaping / min)	Kekandelan kertas corrugated (MM)
400-2800	320-900	40-250	5-7	2.5-6

1 Merek Aksesoris Intine: Servo Motor - Inovance; Gardner; Bearing Seat - Tr; Konversi Frekuensi motor --- Inovasi:
2 pipo rak sakabehe dilas lan diproses kanthi gantry, sing dipercaya banget lan dipercaya.
3 Mekanisme linar ing mesin linier dipandpa kanthi tliti pandhuan linear tliti, sing dipercaya banget lan tahan lama.
4 Kertas transmisi cangkir nyedhot nganggo motor servo sing dhuwur banget, sing gampang dikendhaleni lan bisa nambah akurasi peralatan kasebut;

5 Mesin kasebut bisa digunakake dhewe utawa digabung karo garis kemasan khusus. Cara panggunaan bisa diganti lan fleksibel

1 nggunakake

A. Mesin lempitan kothak otomatis iki digunakake ing karton menyang kothak;
B. Peralatan iki digunakake kanggo nggawe kothak M / A-0410 karton model;
C. Pisanan, techarkhmark Carton, pencet ukuran input sing cocog lan wiwiti, lan ketik peralatan kanthi otomatis;

2 Ringkesan Prinsip Pakaryan

Piranti kabeh kabèh dipérang dadi limang bagéan: mekanisme platform platform utama, mekanisme lempitan sisih tengen, mekanisme lempitan sisih mobile, lan transmisi median Mekanisme:

A. Nalika digunakake, input layar operasi cocog karo ukuran kothak lipat; Sawise posisiing siyap, sawise kulit kertas didadekake siji karo pathokan ngarep lan sisih ngarep ing arah, pencet piranti kunci wiwitan kanthi otomatis kanggo nyerep kulit kertas menyang lawang bagean mesin lipat;

B. Piala nyedhot nggawa kulit kertas menyang bagean lempitan, lan pinggiran tetep lan pinggiran dawa sing cocog karo pendhudhuk lempung ing posisi semprotan lem, lan posisi lempitan ngarep wis rampung siji;

C. Sawise kothak lempitan ngarep ngarep tekan posisi sing ditunjuk, sawise tekanan mudhun saka silinder dikencengi, tuwung sedhot banjur nyelehake asale, lan pupu nyedhot mburi dipasang ing mburi kertas lan ngenteni; Sawise sisih tetep lan sisih pinggiran lempitan lempitan ing wektu sing padha, grup flip ngreset sawise rampung; Piala sedhot mburi-mburi nggawa kulit kertas maju menyang posisi ngecor ing kothak lipatan mburi mburi, lan lem semburan kanthi otomatis menyang posisi sing wis ditemtokake;

D. Sawise kothak lempitan mburi mburi tekan posisi sing ditunjuk, sawise tekanan mudhun saka silinder dikencengi kanthi cepet lan ngreset, Kumpulan Flipping rampung lan ngreset: Motor ngeculake Carton sing metu;

3 Struktur fungsional "

Nomer Serial	Jeneng	Fitur	Model

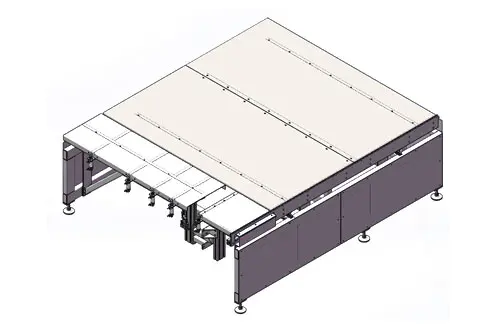

1	Struktur dipakani	Tabel materi ngarep dipanggonke ing posisi papan sing rata, lan silinder nguwasa pin ngangkat lan posisi; sisih servo servo kanthi akurat kanggo nyiapake posisi persiapan kulit;

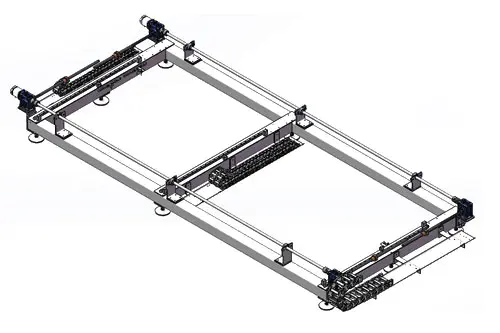

2	Struktur dhasar rak	Dasar rak utama, servo control motor control servo motor mobile mekanisme lempitan lan mekanisme drive medhia luwih akurat;

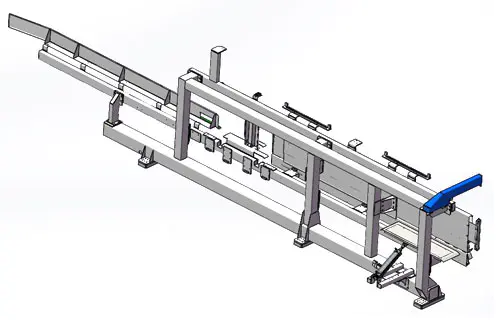

3	Set Rack Rack Sisih Rak	Bunder lempitan sisih tetep, silinder cekak lempitan, sheet logam kanthong tunjangan ing sisih loro; akurasi gantry sing dhuwur, njamin urip layanan sing apik, mesthekake peralatan;

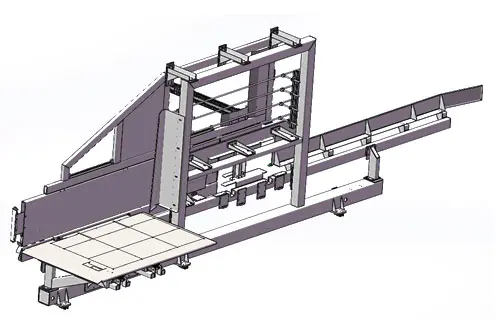

4	Sisih rak rak lempeng sisih lempitan	Bunder lempitan sisih sisih dawa, lempitan silinder sisih dawa, Pandhuan Bantu Logam Lembar sing dipakani ing loro-lorone; rak-akurasi hiburan sing dhuwur; akuritas layanan sing dhuwur, njamin peralatan sing apik;

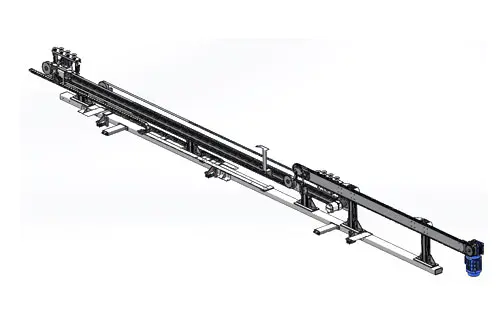

5	Limang bagean mekanisme drive medhia	Drive servo control, klompok cup sucation tengah drive gerakan kulit kertas, motor ngeculake chain kanggo nyetir rantai kulit;

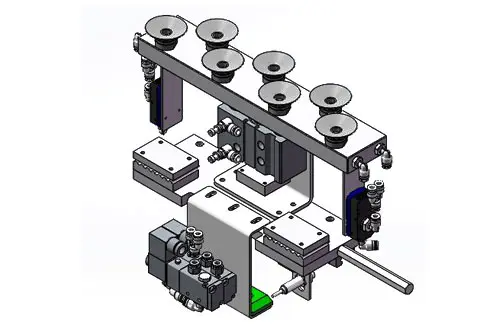

6	Klompok Piala Sedhot tingkat pertengahan	Sabuk motor servo nyopir gerakan kasebut, silinder mundhak, lan vakum cuping nyerep kertas kertas, operasi akurat lan posisi;

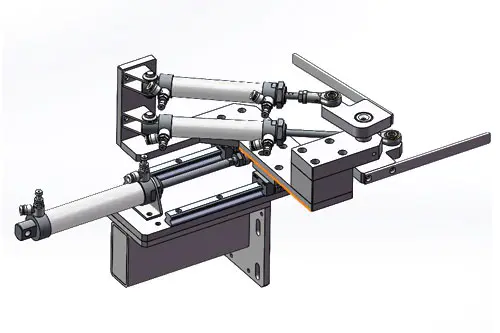

7	Klompok ekspansi lempitan	Ekspansi silinder ngarep lan mburi kanthi kerjasama pandhuan pandhuan kanggo mundur lan maju, lan mekanisme swing swing silinder nglumpukake spesifikasi lan ukuran sing beda;

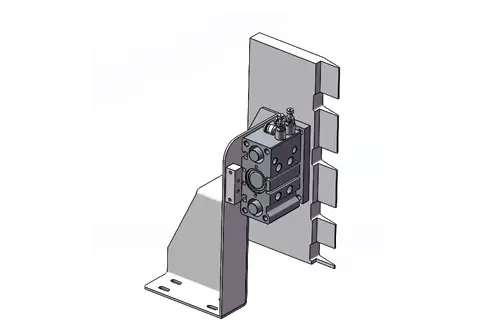

8	Klompok Plate Press	Silinder berkembang sadurunge lan sawise, lan tumindak ing kuping kanggo lurus kothak menyang sudut sing tepat;

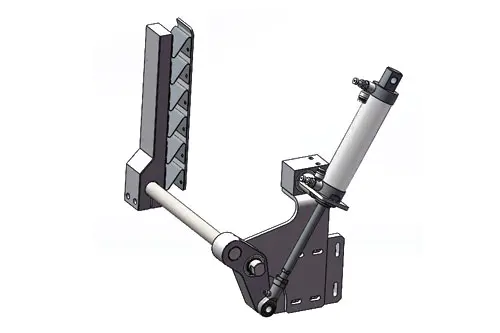

9	Klompok Side-Tangan	Iki tanggung jawab kanggo mencet mburi ngarep lan mburi karton munggah, lan panularan silinder silinder nyebabake lengen ayunan, supaya cair adesif sing panas lan stabil;

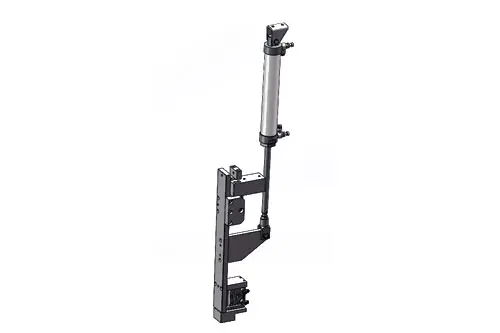

10	Grup kuping kuping	Ekspansi silinder drive drive lengen ayunan. Sawise lengen ayunan dipanggonke ing sudut sing bener, silinder tekanan ngisor kulit, kanthi kompresi klompok-klompok tanding panas canggih tempel adesif tempel kanggo nggawe lan stabil;

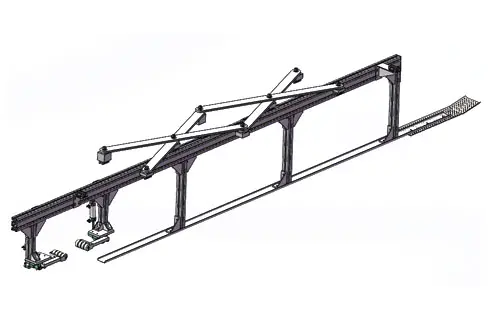

11	Mid-Level BEARD level JUXILIARY PressING Group	Landhang swing dawa kanthi tuntunan tuntunan kanggo nggayuh posisi tengah otomatis lengkap ing tengah-tengah karton; kanggo nyegah kulit ing ngarep kertas; kanggo nyegah kulit sing ora akurat lan nyebabake masalah cetakan sing ora akurat banget.

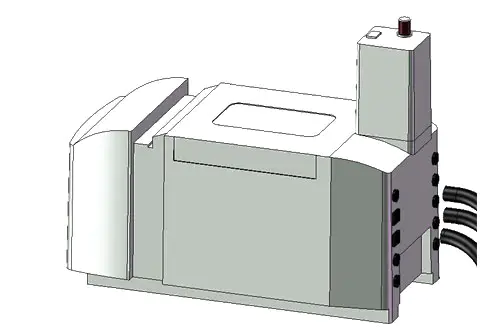

12	Sistem Mesin Gue	Ing sistem lem, kita nggunakake pesawat lengkap saka aksesoris lengkap Le Baide, sing bisa nyadari nyemprotake lem, fungsi lengkap, setelan sing gampang;

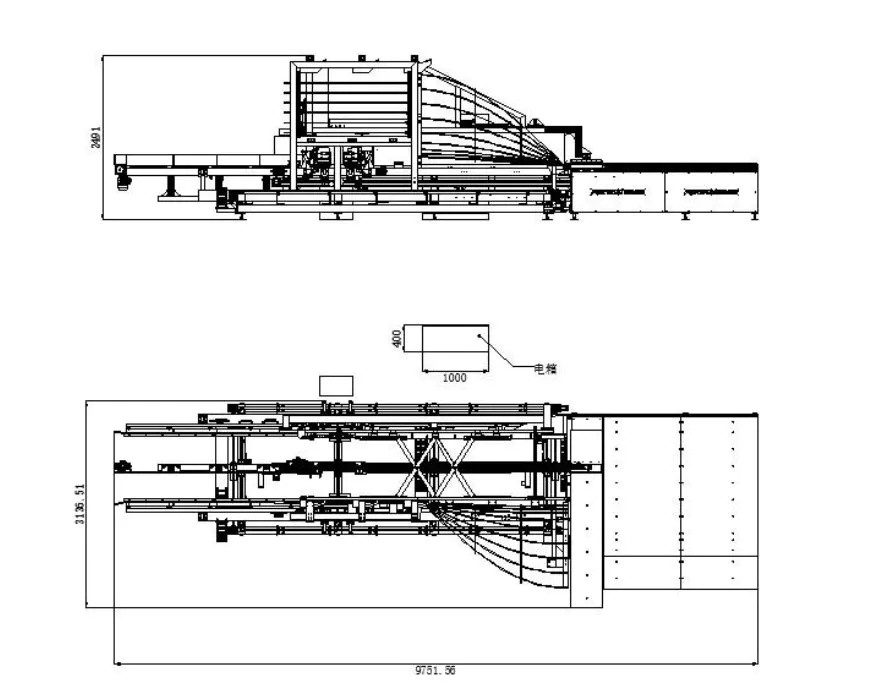

Telung tampilan (ora ditemtokake amarga ukuran owah-owahan miturut paramèter)

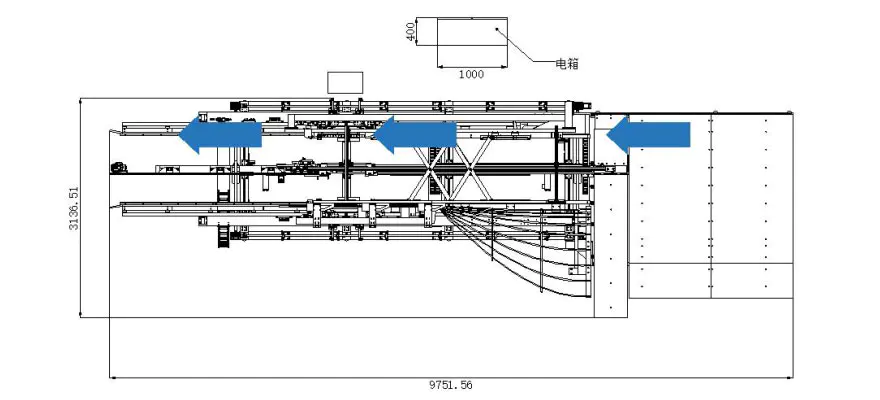

Diagram skematis mode proses produksi (ora ditemtokake amarga ukuran Owah-owahan miturut paramèter)
