Pro mesin nutup kothak otomatis

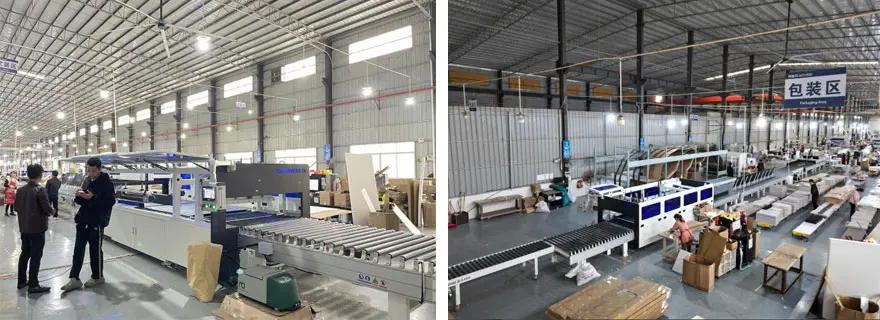

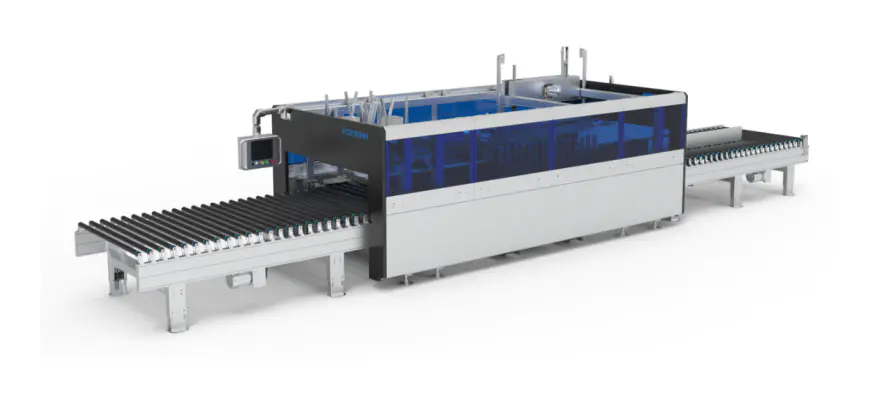

Gambar Mesin

Spesifikasi Mesin

Ukuran L * w * h (mm)	Bobot mandhiri (kg)	Pasokan listrik (kw)	Ngaturake beban (Kg)	Dhuwur sing digunakake (MM)
10200 * 2200 * 2260	Udakara 3200kg	9	50	800 ± 50

Parameter pangolahan

Dawane pangolahan karton (MM)	Lebar Proses Carton (MM)	Dhuwur Pangolahan Carton (MM)	Efisiensi Segera (siklus / min)	Ketebalan kertas corrugated (mm)
300-2900	200-1200	(Panel panel kandel donya 18) 20-280	48	2.5-6

1.Core komponen: Eva mesin lem panas garing kanthi cepet; motor servo; cenderung planet; rangefinder laser; Sabuk Sinkronine; Blok bantal; frekuensi motor variabel; Gear Gear Redecer;
2. Conveying rollers nggunakake lengen karet pvc sing diimpor, sing loro fleksibel lan awet;
3. Wektu linear sealer kasus sing dituntun kanthi tliti linear pandhuan, njamin linuwih lan daya tahan sing dhuwur;
4. Daya kanggo ngepit lan bedhil lem diwenehake kanthi motor opervo sing dhuwur, sing gampang dikendhaleni lan nambah tliti peralatan;
5. Mesin kasebut bisa digunakake minangka unit mandiri utawa Integrasi karo baris kemasan omah khusus, nawakake pilihan panggunaan sing serba lan fleksibel.

1.Usuk
Mesin nutup kothak kanthi kothak otomatis digunakake kanggo nutup kothak kemasan dhuwur dhuwur.
Peralatan b.This digunakake kanggo nyolong carton model m / A-0410 lan m / A-0419.
C.Thot ngisor karton pisanan glued, mula barang sing bakal dibungkus lan bahan padding dilebokake ing njero, diikuti dening mesin.

2. Prinsip kerja umum

Peralatan kabeh dipérang dadi limang bagean: Bagean Mesin Ngukur, Bagian Mesin Buffer dipakani, bagean mesin transisi, bagean mesin transisi, lan bagean mesin transisi, lan bagean mesin transisi, lan bagean puser Severer.

Operasi A.During, karton sing dibungkus, kanthi barang sing diisi ing njero, ketik saka bagean mesin ukur ing sadawane pojok referensi. Sensor ambane ing ngleboke kanthi kasar ngukur jembaré karton. Nalika karton tekan mburi bagean mesin ukur, mula dihentikan karo piranti Baffle. Piranti clamp aktif banjur ngukur jembaré karton, lan piranti plate meksa dhuwur kanthi dhuwur ngukur dhuwur karton. Sawise iku, karton obah saka bagean mesin ukur liwat bagean mesin buffer pakan menyang lawang bagean seeler tunnel.

B.Nalika karton mlebu ing bagean seelung trowongan, bedhil lem ing lawang mlebu nganggo cair panas ing sadawane karton. Banjur ngliwati saluran sealing, sing kasusun saka patemon rod lempitan, mekanisme nyepetake, mekanisme sabuk sisih, lan mekanisme sabuk counterweight-ngrampungake segel sisih dawa.

C.The Carton, kanthi sisih dawa disegel, pindhah menyang bagean mesin transisi lan dihentikan dening piranti Baffle ing ngarep bagean saka bagean saka Secara Pusher Severer. Sisih cekak pisanan banjur glued lan disegel karo piranti panyemprot, piranti piring ngarep, lan piranti plato ngarep ngarep. Sawise sisih cendhak pisanan disegel, karton mlebu ing bagean pemisahan puser lan obah mundur, ing ngendi rampunge ing piranti baffle mburi. Sisih cekak kapindho banjur glued lan disegel karo piranti panyemprot, piranti piring mburi, lan piranti plato mburi mburi. Ing wektu iki, proses komplot kabeh carton wis rampung, lan gulung saka bagean pemula sing digantung.

Cara Penyusup Carton D.Ton, sing ngerteni jembar ing kothak, bisa uga segel karton kanthi efektif macem-macem ukuran sajrone proses feed tanpa kudu input dimensi kothak.

E.Far Batch Sealing CARTON kanthi dimensi sing padha, peralatan bisa ngalih menyang mode kumpulan. Sawise ngukur jembaré karton pisanan lan ngetrapake nilai kasebut menyang kabeh seri, bagean seeler tunnel nyetel ukuran saluran lan njaga kanthi ora owah kanggo nyepetake efisiensi. Tingkat maksimal bisa nganti 8 paket saben menit.

Struktur fungsi

Ora.	Item	Fitur
1	Feeder bagean ngarep	Entuk fungsi panganan paket, kanthi cepet, kanthi tepat, lan efisien ngirim paket menyang posisi sing wis ditemtokake. Balok utama digawe saka baja karbon lan ditutupi plastik. Kanggo mesthekake yen paket kasebut kanthi otomatis, pandhuan lan tuntunan tetep lan mekanisme alignment digunakake kanggo nuntun paket kasebut menyang posisi
2	Piranti ukur dhuwur	Blok Pencet Aluminium digunakake kanggo ngukur dhuwur saka paket liwat sensor skala elektronik lan silinder pneumatik, lan data kasebut banjur ditularake maneh
3	Tutup	Ningkatake banding estetika peralatan nalika uga nyedhiyakake tingkat perlindungan tartamtu, struktur umume utamane digawe saka piring baja karbon dilapisi plastik. Luwih ditingkatake karo profil aluminium khusus lan panel akrilik biru.
4	Rak	Bingkai mesin digawe kanthi tabung persegi panjang lan piring baja, diikuti mesin presisi. Iki njamin akurasi Majelis lan Presisi operasional sing dhuwur, njamin urip layanan sing dawa lan stabilitas peralatan sing apik
5	Piranti Gland	Efektif nyekel tutup ndhuwur karton, nyiapake proses penjelasan sakteruse.
6	Ngarep lan Baffles mburi	Entuk posisi paket. Bakar linear, magepokan karo chafts sing dilapisi kromo, nyedhiyakake tuntunan linear. Silinder pneumatik Stage dikontrol kanthi kapisah lan, ing kombinasi sistem gluing, entuk penyesuaian dhuwur rong tahap. Iki njamin kualitas proses gluing lan kanthi efektif nahan paket ing posisi tartamtu kanggo posisi sing akurat.
7	Piranti pangukuran ambane	Sistem Daya Horisontal nggunakake motor tliti kanthi tliti kanthi magepokan karo reducrer kanggo njamin stabilitas sistem transmisi. Utamane tanggung jawab kanggo lempitan ing ndhuwur karton kanggo ngrampungake tumindak panyegel. Mekanisme nggunakake pandhuan linier kanggo ngarahake gerakan linear, kanthi kekuwatan sing diwenehake dening silinder pneumatik lan valves kontrol kecepatan kanthi cepet kanggo nggayuh operasi udhara kanthi cepet lan stabil.
8	Silinder pindho Pusing Pusing Plate Bagéan	Utamane tanggung jawab kanggo lempitan ing ndhuwur karton kanggo ngrampungake tumindak panyegel. Mekanisme nggunakake pandhuan linear kanggo ngarahake gerakan linear, sing didhukung dening silinder pneumatik lan diatur kanthi katup kontrol kecepetan ing sirkuit udhara kanggo entuk operasi kanthi cepet lan stabil.
9	Mekanisme Gland	Utamane tanggung jawab kanggo nggayuh tutup ndhuwur karton kanggo nyegah paket ora obah. Mekanisme nggunakake pandhuan linear kanggo ngarahake gerakan linear, lan desain eksentrik saka silinder pneumatik nyedhiyakake stabilisasi sing luwih apik saka paket kasebut.
10	Nyemprotake Pendek Lambang Sistem	Tuntunan tuntunan tanggung jawab kanggo nuntun mekanisme kabeh lan metu. Motor Servo sing dhuwur banget nyedhiyakake sumber daya stabil, lan panggunaan merek domestik planet sing kondhisi sing bisa dipercaya output daya jangka panjang sing bisa dipercaya. Pandhuan linear dipasang ing posisi sing kuwalik kanggo nyegah supaya ora disemprotake lem, njamin tuntunan sing resik lan stabil.
11	Mesin Rear Discharge	Kanggo nggayuh fungsi pembuangan paket, sistem daya tahapan dual digunakake kanthi cepet, kanthi akurat, lan efisien ngirim paket kasebut. Balok utama digawe saka baja karbon lan ditutupi plastik.
12	Sistem Mesin Gue	Eva mesin lemak cair kanthi cepet bisa entuk lempung lem terus lan intermiten. Kanthi fungsional, gampang kanggo nyiyapake, lan trep kanggo operate.
13	Mekanisme mencet	Mobil Servo nyopir suda kanggo muter lift, entuk posisi vertikal sing tepat. Silinder pneumatik digunakake kanggo nyuda bobote lan kompak paket kasebut, njamin gerakan sing stabil lan lancar maju.
14	Klompok tekanan lateral	Silinder pneumatik lan pandhuan linear mlebu lan metu kanggo posisi banjur pencet karton. Bahan Teflon nyegah lem saka nempel, njamin karton sing luwih apik.
15	Sisih Dhukungan Sisih	Mobil Servo drive kanggo muter gear, kanthi pandhuan linear nyedhiyakake transmisi, entuk posisi sisih sing tepat. Seksi Sisih Setel nggunakake roller Teflon kanggo njamin kacepetan sing konsisten.
16	Bagean bagean tengah	Transmisi Roller Roller SECT Tengah nggunakake sistem daya tahapan kaping pindho, sing nambah efisiensi pakisaran paket lan nyuda jarak posisi tunggu.

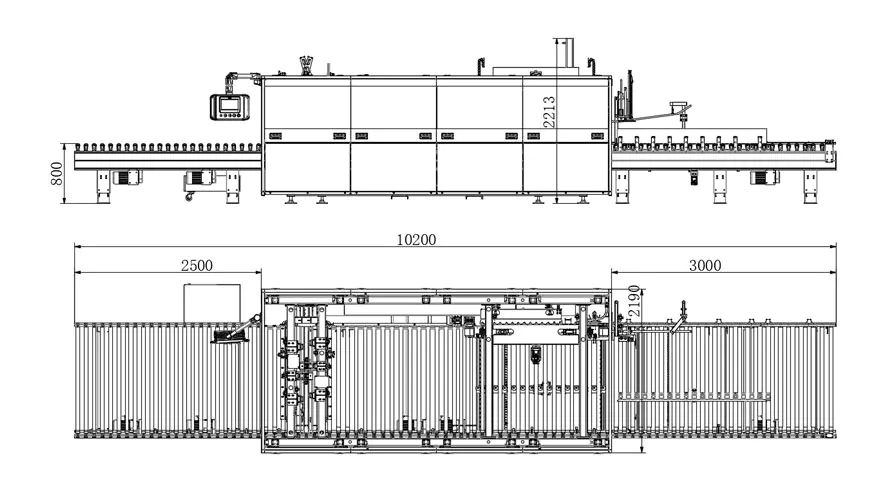

Gambar Tiga-Ndeleng

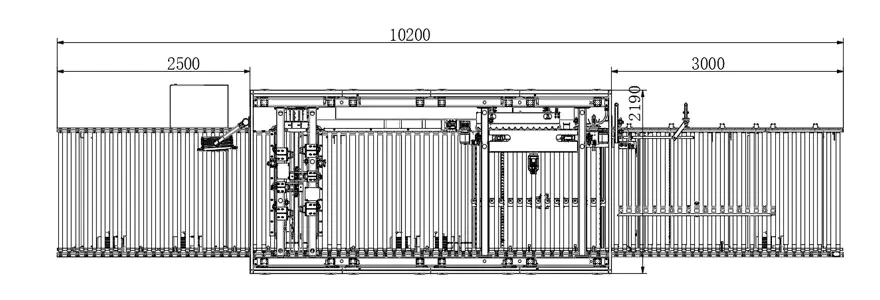

Gambar diagram skematis mode proses produksi

Gambar rinci

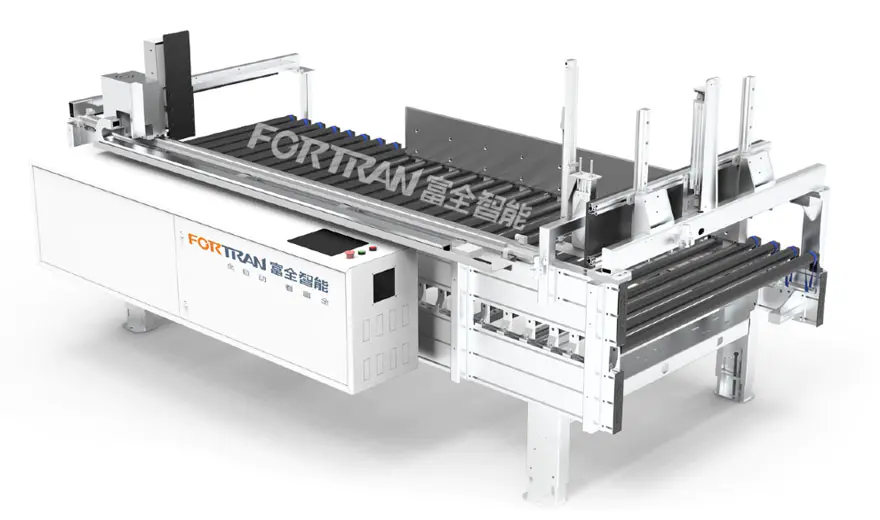

Stasiun Ukara

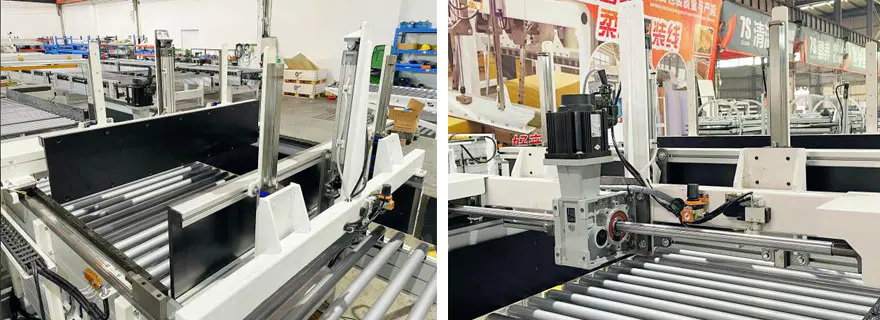

Gambar rinci

Dhaptar bagean lan konsumsi

Dhaptar Dhaptar 1.wearable

Ora.	Item	Spesifikasi	Nyaranake Q'TTY	Nomer U8
1	Roller roller	Bz-lfxj-01-03-01-01	2
2	M16 kandang jaran	Bz-fxj-g-015	2
3	Wheel Tekanan Teflon		4
4	Pencet Sabuk (jinis tuntunan dual)	95-l3990 (Kekandelan3)	1
5	Sabuk Alignment sisih (Jinis Tipe Triple)	195-l3742 (Kekandelan3)	1
6	Sabuk lentur jalur	392 * 20 * 1,5	15
7	Tekanan nyuda katup	GR20008F1	1
8	Katup intolan intet	PSL8-02A	1
9	Sendhi ngambang	F-m16x125f	4
10	Silinder	Sai 50x350s	1
11	Silinder	Sai50x300s	1
12	Slider	Hgw30cc	1
13	Bracket pemasangan linear	Lhbbw20	1
14	Sabuk Synchronous Spida Speel	S8m-3984-25 (mbukak)	1
15	Slider	Hgh25ca	1
16	Sabuk Sinkronisasi Steel-inti	30-s8m-800	1
17	Sabuk Sinkronisasi Steel-inti	30-s8m-872	1
18	Switch Magnetik	HX-31r-2M	2
19	Katup katup solenoid	4v210-08B	3
20	Penyerap kejut karet	Se-15 (biru)	3
21	Plug-in relay	Rxm4lb2bd	1
22	Dasar Relay	Rxze1m4c	1
23	Relay	Rxt-F01	3
24	Ngalih jarak	IME08-02BPOZT0s	1

2.Consumables Dhaptar

Ora.	Item	Spesifikasi	Nyaranake Q'TTY	Nomer U8
1	Bolong panyaring unit utama	133272	1
2	Tenggorokan Gasket	127028	6
3	Nyemprotake panyaring bolong	126150	3
4	Modul Nozzle Ax	167400	6
5	Katup solenoid 24v	150236	6
6	Gasket nozzle	100368	12
7	Gasket Concetit Steel	107332	6
8	Angle-Angle Nozzle 0.5mm	130897	4
9	Jarum	500661	1
10	Kit repair pompa piston	112757	1
11	Kit Diposaken Nozzle Ax	167414	6
12	Kit Backflu Valve	163008	1
